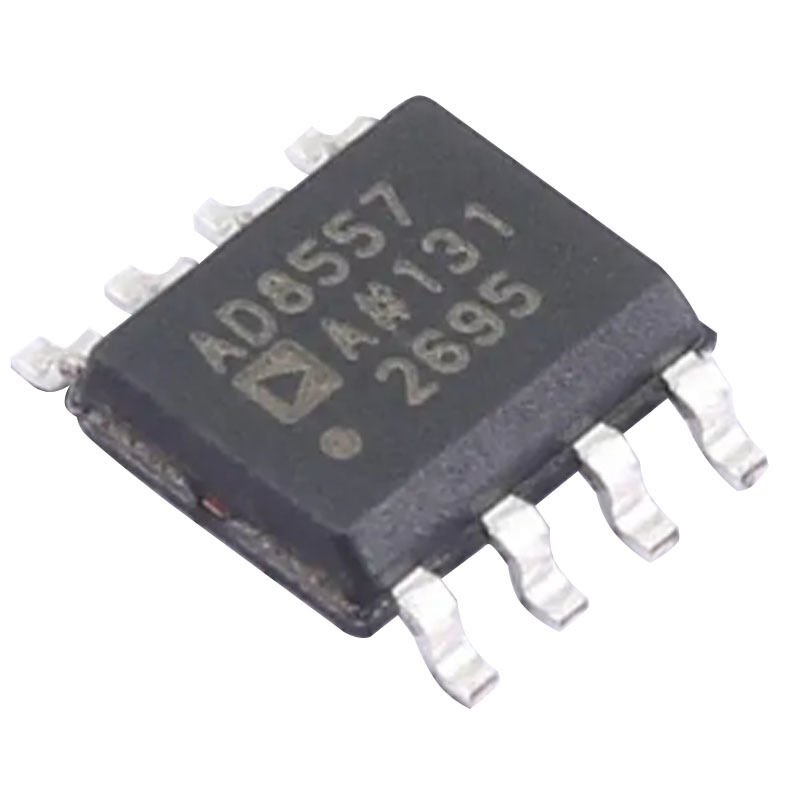

Amplificatore di segnale per sensore digitale programmabile AD8557ARZ-REEL7

L'AD8557 è un amplificatore di segnale per sensori a deriva zero con guadagno programmabile digitalmente e capacità di offset di uscita. Questo amplificatore è progettato per convertire in modo semplice e preciso gli output di sensori di pressione variabili e ponti estensimetrici in intervalli di tensione di uscita definiti, amplificando al contempo con precisione numerosi altri output di sensori differenziali o single-ended. Impiegando la tecnologia proprietaria a basso rumore auto-zero e DigiTrim, l'AD8557 offre una soluzione di elaborazione del segnale precisa e flessibile in un pacchetto compatto. Il guadagno può essere programmato digitalmente su un ampio intervallo da 28 a 1300 tramite un'interfaccia dati seriale. La regolazione del guadagno viene simulata completamente in circuito prima di essere programmata in modo permanente utilizzando una tecnologia affidabile a fusibili in polisilicio. La tensione di offset di uscita è analogamente programmabile digitalmente e proporzionale alla tensione di alimentazione. Oltre alla sua eccezionale bassa tensione di offset di ingresso, deriva della tensione di offset di ingresso e rapporti di reiezione di modo comune (CMRR) DC e AC estremamente elevati, l'AD8557 incorpora una sorgente di corrente pull-up sui pin di ingresso e una sorgente di corrente pull-down sul pin VCLAMP. Il clamping dell'uscita tramite una tensione di riferimento esterna consente all'AD8557 di pilotare in modo sicuro e preciso convertitori analogico-digitali (ADC) a bassa tensione. Se utilizzato con un ADC che condivide la stessa alimentazione del riferimento, l'accuratezza del sistema rimane invariata dalle normali variazioni della tensione di alimentazione. La risoluzione della regolazione della tensione di offset di uscita è migliore dello 0,4% della differenza tra VDD e VSS. Il blocco della messa a punto fine dopo la regolazione del guadagno e dell'offset garantisce ulteriormente l'affidabilità sul campo. L'AD8557 opera in un intervallo di temperatura da -40°C a +125°C. Questo dispositivo è alimentato da una singola tensione di alimentazione compresa tra 2,7 V e 5,5 V ed è disponibile in un package SOIC a 8 pin e un package LFCSP a 16 pin da 4 mm × 4 mm.

Caratteristiche del prodotto

Tensione di offset ultra-bassa: Massimo 12 μV sull'intero intervallo di temperatura
Deriva della tensione di offset di ingresso ultra-bassa: Massimo 65 nV/°C
Alto rapporto di reiezione di modo comune: Minimo 96 dB
Guadagno e tensione di offset di uscita programmabili digitalmente
Intervallo di guadagno da 28 a 1300
Conforme ai requisiti delle applicazioni automobilistiche
Interfaccia seriale a bus singolo
Stabile con qualsiasi carico capacitivo
Package SOIC e LFCSP
Intervallo di tensione operativa da 2,7 V a 5,5 V

Applicazioni

Sensori automobilistici
Sensori di pressione e posizione
Misurazione di corrente di precisione
Amplificatori per termocoppie
Bilance industriali
Estensimetri
